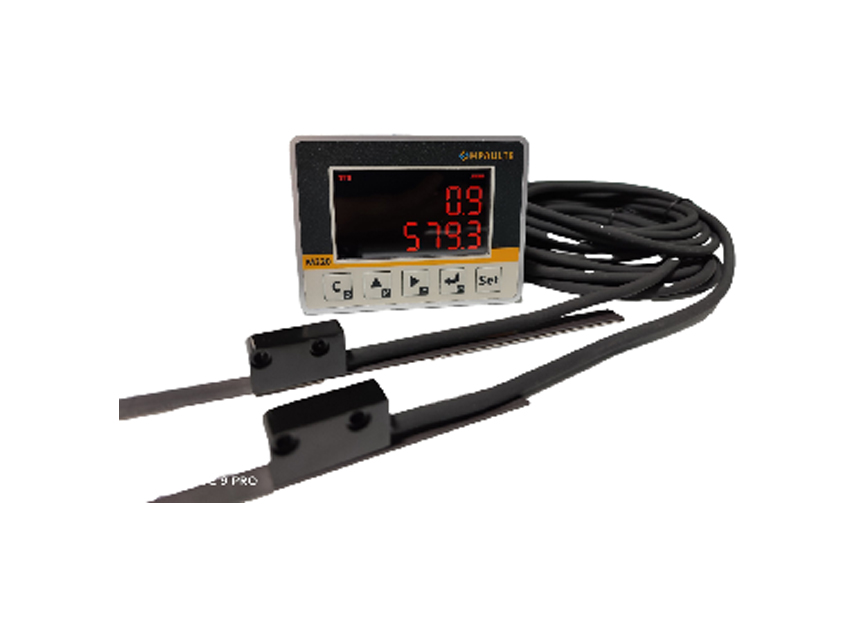

磁栅尺有一种与金属刻线尺的结构相似,一种与钢带光圈相似。带状磁栅尺是用专用的金属框架安装。金属支架将带状磁栅尺以一定的予应力绷紧在框架或支架中间,使磁性标尺的热膨胀系数与框架或机床的热膨胀系数相接近。工作时磁头与磁栅尺接触,因为带状磁栅尺有弹性,允许有一定的变形。这种磁栅尺可以做的比较长,一般做到1m以上的长度。磁栅尺以耐水耐油污耐粉尘耐震动性见长，长度在2米以上性价比优势愈加明显，并且长度越长优势越明显。磁栅尺的量程可达40米。在大型金属切削机床如大的镗床、铣床，水下测量，木材石材加工机床(工作环境粉尘很重)，金属板材压轧设备(大型成套设备)等应用方面有明显优势。

对于这个磁栅尺的分辨率和磁栅尺的精度这两个东西很多时候大家都是分不清楚，很多时候大家都会把这两个混合在一起，当做是一个东西，但是事实上这个是两种不同的东西。

磁栅尺分辨率：磁栅尺的分辨率就是一个脉冲的间隔，也就是栅距(磁间距),磁栅尺内部都有分频电路，我们看到的都是经过4倍频之后的数据。比如说我们的栅距是20μ，内部有5倍的分频电路，再4倍频之后，你得到的精度就是1微米。

磁栅尺精度：精度是指每米+/-多少um，比如+/-0.3um 或+/-1um 是指精度，0.1um，0.3um，5um 都是指分辨率，输出的分辨率。比如我们测量一个工件数显表显示的数据与工件的实际长度存在了0.020mm的误差，那么这个时候我们就需要进行系统误差的补偿达到与实际长度一致!所以分辨率不是对的精度。
