最近，很多朋友都在问磁栅尺、光栅尺和球栅尺的优缺点，它们之间有什么区别，哪个精度更高，哪个更好。今天小编就磁栅尺、光栅尺、球栅尺做了一个优缺点的比较，希望对大家有所帮助。

1.磁栅尺、光栅尺、球栅尺外观结构

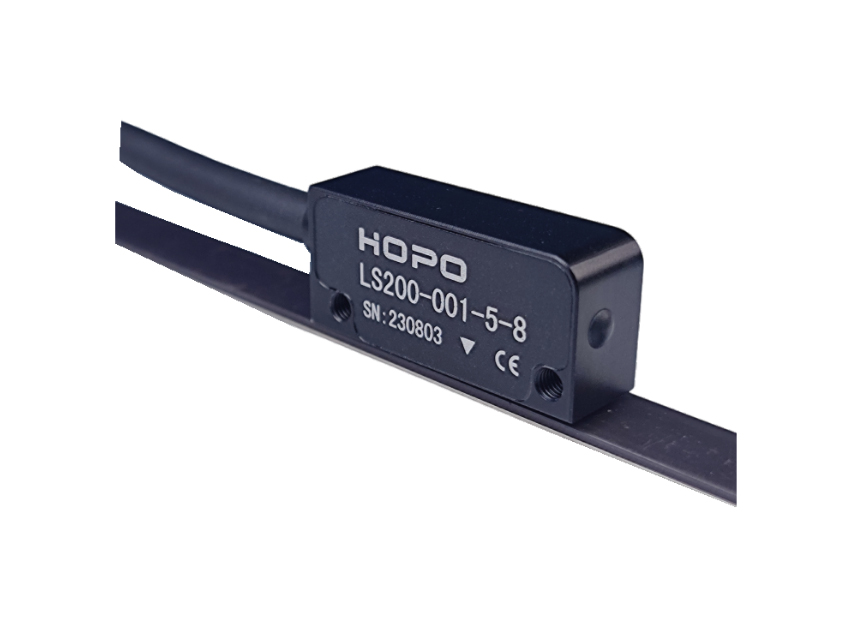

1.磁栅尺:利用磁极原理制成的传感器，由磁性材料、尺体、读数头等配件组成，设计为开放式或半密封。S和N极均匀间隔排列在钢带上，通过读数头读取S和N极的变化进行计数。

2.光栅尺：以光学玻璃刻线为测量基准，光学玻璃安装在铝合金尺体内，读数头等配件组成光栅尺，铝合金半密封设计。

3.球栅尺：根据球细分为测量基准，球栅尺由合金、尺体、读数头等配件组成。

从外观结构来看：球栅尺完全封闭，合金尺体硬度高。二是光栅尺半封闭，光学玻璃测量基准，铝合金尺体，一般坚固。三是磁栅尺半封闭开放，全金属外壳，用3M胶粘贴，一般坚固。

二、磁栅尺、光栅尺、球栅尺三种数显优缺点：

磁栅尺：

磁栅尺具有耐水、耐油、耐粉尘、耐振动、使用寿命长、长度超过2米的性价比优势，长度越长，磁栅尺的范围可达40米；

1.高可靠性：采用全金属外壳设计、全进口高柔性耐磨屏蔽电缆、抗干扰软硬件电路设计；

2.高精度：分辨率精度可选：1um、5um、10um也可根据客户要求定制；测量装置平行安装，无机械转换误差；

3.价格:阿童木生产的磁栅尺销售价格会比较贴近百姓，质量过硬，安装可选设备多，应用广泛；

4.安装简单：采用差分或单端脉冲输出信号，产品外观小巧精致，安装空间小，但安装表面/检测轨道必须平整，因为弯曲或凸起会导致检测不准确。

光栅尺：

1.光栅尺擅长精度，在0-2米范围内具有明显的性价比优势，如金属切割机床、线切割、电火花、测量光学投影仪等；

2.由于光栅尺的生产工艺，如果测量长度超过5米，生产制造将非常困难；

3.光栅尺采用半密封设计，具有一定的防水、粉尘、铁屑能力，如油水、粉尘、铁屑、振动会加速光栅尺损坏，使用寿命短；

4.价格：与磁栅尺相比，价格会相对较高。

球栅尺：

1.球栅尺精度好，适用于大多数机床；

2.球栅尺采用全密封设计，具有防水、灰尘、铁屑、抗振等特点，不受环境影响，使用寿命长；

3.基于进口销售价格较高的球栅尺，使用的设备比车床、铣床多。

磁栅尺、光栅尺、球栅尺都有优缺点，我们可以根据三者的特点结合自己的使用需要来判断哪种产品更适合自己。
